Guia de Processamento a Laser Solar de Filme Fino
Como reduzir a zona afetada pelo calor no processamento a laser de células solares de película fina
A zona afetada pelo calor é um dos fatores de qualidade mais importantes no processamento a laser de células solares de película fina. O impacto térmico excessivo pode danificar as camadas funcionais, reduzir a qualidade do isolamento, aumentar os defeitos e afetar o rendimento do módulo. Os compradores devem avaliar a fonte de laser, a largura do pulso, a densidade de energia, a estratégia de varredura e o controle do processo antes de selecionar o equipamento.
Solicite um orçamentoA zona afetada pelo calor, frequentemente chamada de ZAC (Zona Termicamente Afetada), refere-se à área ao redor da linha de processamento a laser onde o material é termicamente influenciado, mas não removido diretamente. Na gravação a laser de células solares de película fina, essa zona pode se manifestar como descoloração nas bordas, microfissuras, deformação das camadas, resíduos, delaminação ou redução do desempenho elétrico. Para estruturas fotovoltaicas de filme fino como perovskita, CIGS, CdTe e outras, o controle da zona afetada pelo calor (ZAC) é especialmente importante, pois cada camada é fina, sensível e intimamente conectada às camadas adjacentes. Uma linha de corte limpa, com baixo dano térmico, contribui para melhorar o isolamento, a qualidade da interconexão e a confiabilidade a longo prazo. Nos processos de gravação a laser, como P1, P2, P3 e P4, o laser deve remover a camada alvo sem danificar os materiais circundantes. Se o calor se propagar em excesso para as camadas próximas, o módulo pode apresentar isolamento deficiente, aumento da corrente de fuga, maior resistência ou menor eficiência de conversão. Melhora a qualidade da borda de marcação Reduz o risco de microfissuras e delaminação. Protege camadas funcionais sensíveis Melhora o isolamento e a estabilidade das interconexões. Suporta maior rendimento e repetibilidade dos módulos. O comprimento de onda do laser determina como o material alvo absorve energia. Um comprimento de onda com boa absorção pela camada alvo pode remover material de forma mais eficiente e reduzir a transferência desnecessária de calor para as camadas adjacentes. Para células solares de película fina, lasers UV, verdes e infravermelhos podem produzir resultados de processamento muito diferentes, dependendo da estrutura do material. Os compradores não devem presumir que um único comprimento de onda seja adequado para todas as estruturas de células solares. A escolha correta deve ser baseada no TCO (óxido condutor transparente), na camada absorvedora, na camada de transporte, no material do eletrodo e em testes com amostras reais. A largura do pulso tem um efeito direto na difusão térmica. Lasers de pulso mais curto, como os lasers de picossegundos ou femtosegundos, podem reduzir o acúmulo de calor e melhorar a qualidade das bordas em aplicações exigentes de filmes finos. Lasers de nanossegundos também podem ser eficazes quando a janela de processo é otimizada adequadamente. A densidade de energia deve ser alta o suficiente para remover a camada alvo, mas não tão alta a ponto de queimar, derreter ou danificar as áreas circundantes. O controle estável da energia é essencial para reduzir a ZTA (Zona Termicamente Afetada) e manter a qualidade repetível da riscagem. Um feixe de laser estável e bem focado ajuda a criar linhas de corte estreitas e consistentes. A baixa qualidade do feixe ou o foco instável podem aumentar a largura da linha, a rugosidade da borda e os danos térmicos. No processamento de filmes finos para células solares, o caminho óptico, a lente de focalização, a plataforma de movimento e o controle de altura devem ser considerados em conjunto. Para sistemas de nível piloto e de produção, o foco automático, a emissão estável do feixe e o controle da receita do processo podem ajudar a reduzir a variação entre lotes. A estratégia de processamento a laser também afeta a ZTA (Zona Termicamente Afetada). A velocidade de varredura, a sobreposição de pulsos, o espaçamento entre linhas e a sequência de processamento podem reduzir ou aumentar o acúmulo de calor. Uma estratégia de processo bem projetada pode remover a camada alvo de forma limpa, mantendo a carga térmica sob controle. Os compradores devem perguntar se o equipamento suporta configurações flexíveis de receitas, desenvolvimento de processos com múltiplos parâmetros e controle de movimento estável. Essas funções são importantes para otimizar diferentes estruturas de células solares de película fina. O fornecedor testou amostras com estruturas semelhantes de materiais de película fina? Qual o comprimento de onda do laser recomendado para a camada alvo? Qual a largura de pulso adequada para a qualidade de borda desejada? O fornecedor pode fornecer imagens microscópicas das linhas de gravação? Qual é a zona afetada pelo calor medida ou estimada? O sistema suporta foco automático e emissão estável do feixe? É possível salvar e repetir os parâmetros do processo em diferentes receitas? A redução da zona afetada pelo calor no processamento a laser de células solares de película fina exige a combinação adequada de comprimento de onda do laser, largura de pulso, densidade de energia, qualidade do feixe, estabilidade do foco e estratégia de varredura. Os compradores devem basear-se em testes de processo e evidências de amostras reais, em vez de comparar apenas as especificações da máquina. Para aplicações fotovoltaicas de perovskita e outras células de película fina, um processo a laser de baixa zona afetada pelo calor (HAZ) pode ajudar a melhorar a qualidade da gravação, o rendimento do módulo e a confiabilidade a longo prazo. Entre em contato com a Lecheng Laser para discutir a sua estrutura de materiais para células solares de película fina, requisitos de corte a laser e otimização de processos.

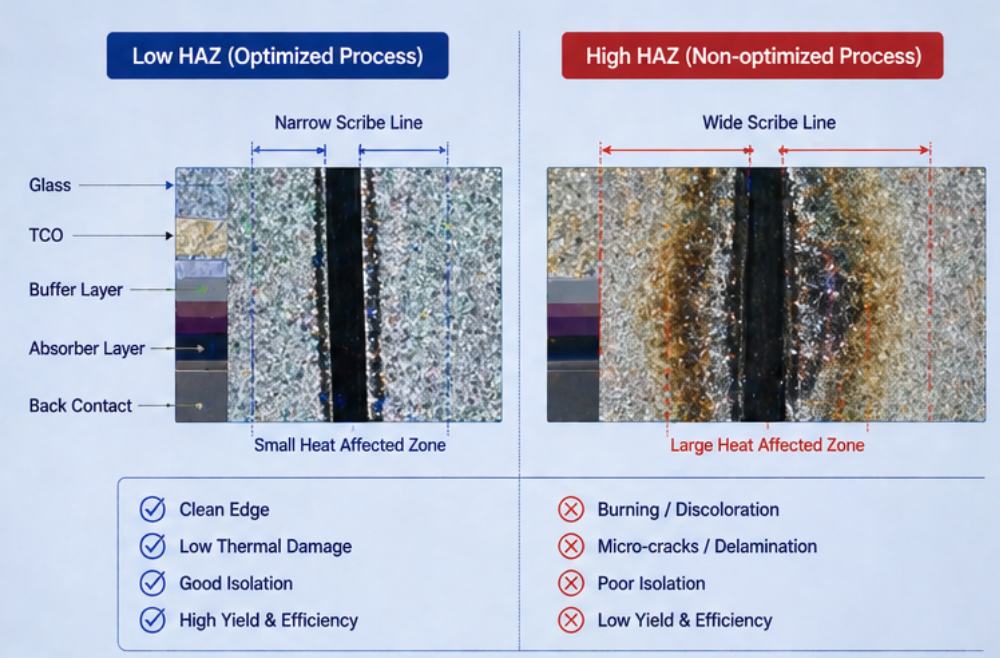

O que é a Zona Afetada pelo Calor?
Por que a redução de zonas de risco à saúde é importante na fabricação de células solares?
1. Escolha um comprimento de onda de laser adequado.
2. Otimizar a largura do pulso e a densidade de energia

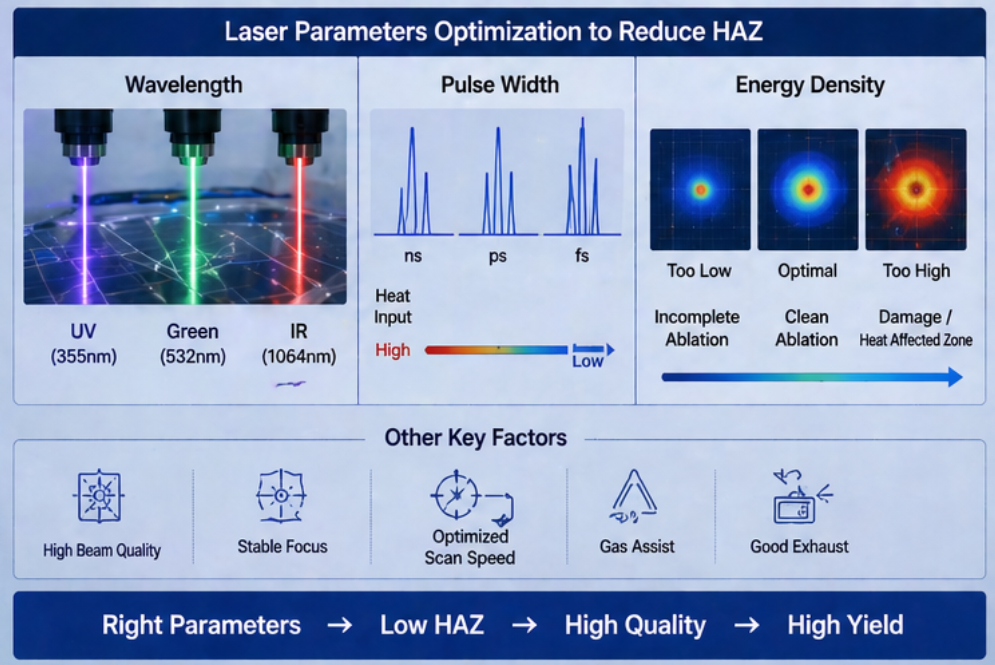

Principais fatores que afetam a zona afetada pelo calor
Fator Impacto na ZAR Direção de Otimização Comprimento de onda Afeta a absorção e a seletividade da camada. Ajuste o comprimento de onda com o material da camada alvo. Largura do pulso Controla o tempo de difusão de calor. Utilize um laser nano, pico ou femtosegundo adequado, de acordo com a necessidade do processo. Densidade de energia Energia muito alta aumenta a combustão e o derretimento. Determine o limiar de ablação estável por meio de testes. Velocidade de digitalização A baixa velocidade pode aumentar o acúmulo de calor. Equilibre a velocidade, a sobreposição e a qualidade da remoção. Foco na Qualidade Foco inadequado causa maior impacto térmico Utilize ótica estável e controle de foco preciso.
3. Melhorar a qualidade do feixe e a estabilidade do foco
4. Estratégia de Varredura de Controle e Acúmulo de Calor
Lista de verificação para compradores de processamento a laser de baixo risco (Low-HAZ)
Conclusão
Precisa de processamento a laser de película fina para energia solar com baixa zona afetada pelo calor?
